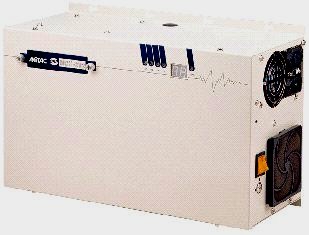

Dispositif Automatique de TRansmission d'ALarme

Pour la surveillance d'installations en local ou à distance

DATRAL Junior	Interface pour entrées TOR avec isolation galvanique et autocontrôle des entrées



PRESENTATION

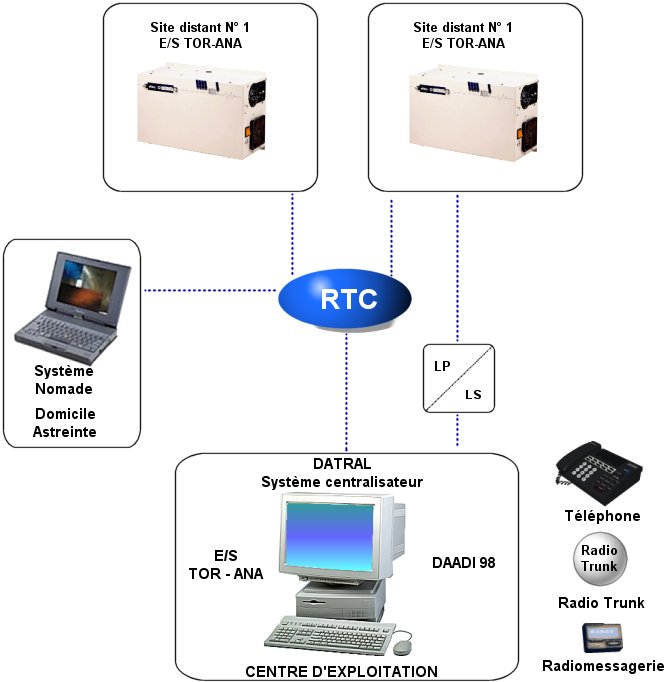

Généralités Trois versions : Station d'acquisition Système centralisateur Système Nomade Informations gérées Télésignalisation, Compteur impulsionnel ou Temps, Télécommande, Télémesure, Télé réglage Supports de communication utilisés : RTC, liaison privée, liaison spécialisée 2 ou 4 fils.  Matériel utilisé micro-ordinateur industriel / Windows NT® cartes d'entrées / sorties TOR modules d'interfaces, avec isolation galvanique, à monter sur rail DIN Traitements réalisés acquisition des entrées surveillance par rapport à un état ou un seuil, détection et transmission d'alarmes activation des sorties TOR positionnement des sorties analogiques historisation restitution des valeurs historiées sous forme de courbes ou de tableaux Capacité Modulaire, fonction du micro-ordinateur utilisé Exemples : DATRAL Junior : de 16 à 48 entrées TOR DATRAL Standard : 240 E TOR, 48 S TOR, 24 E ANA ou 384 E TOR Caractéristique des entrées / sorties Entrées TOR avec module d'interface : Chaque entrée peut recevoir : un contact, une tension = (de 24V à 104 V) ou ~ (220V) Sortie TOR : contact de relais Entrée analogique ; +/- 10V, 5V, 1V, 0.5V... Sortie analogique : +/- 5V, 0-5V, 0-10V, 4-20mA

S'interface avec DAADI98 : diffuseur d'alarmes sous forme vocale

Références : EDF Centrales hydrauliques.
